Wszystko o skrzyni DSG-7 DL501 (0B5)
Od 2008 roku w modelach Audi Q5-Q7, A4 Allroad, A5 Cabriolet oraz A6-A7 montowana jest 7-biegowa preselekcyjna skrzynia DSG7 z "mokrym" podwójnym sprzęgłem – DL501.
Jest to kosztowna i masywna konstrukcja przeznaczona do montażu wzdłużnego (DL – Dual/Longitudinal), w której nie oszczędzano na "żelazie" (>140 kg), aby zagwarantować żywotność do pierwszego kapitalnego remontu powyżej 150 tys. km.
Według klasyfikacji VAG skrzynia ta nosi oznaczenie 0B5. Współpracuje ona z silnikami o pojemności nawet do V8 4.0L (diesel) i została zaprojektowana do przenoszenia momentu obrotowego do 500-600 Nm.
- • Audi A4: (B8, B9, Allroad)
- • Audi A5: (8T, F5, Cabriolet, Sportback)
- • Audi Q5: (8R – najpopularniejszy model z tą skrzynią)
- • Audi A6 / A7: (C7)
⚙️ Konstrukcja, Serwis i Typowe Usterki
Poniżej znajdziesz szczegółowy opis budowy oraz listę części zamiennych niezbędnych do regeneracji.
Układ olejowy i FiltrowanieSkrzynie DL501 (0B5) oraz DL382 są konstrukcyjnie podzielone na dwie odseparowane sekcje:
Jakość tego oleju ma kluczowy wpływ na żywotność skrzyni. Do chłodzenia ATF służy specjalny solenoid #471, który działa zamiast termostatu.

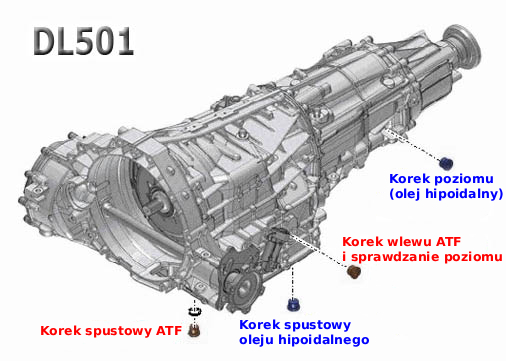

(Schemat: Podział na sekcje olejowe)

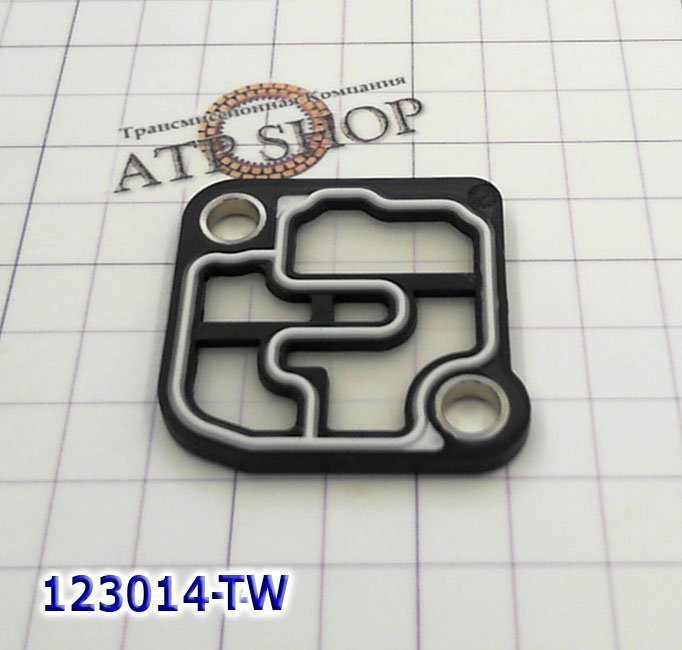

System filtracji (Ważne!):
Serwis: Olej w części "automatycznej" (ok. 7L) należy wymieniać co 50-80 tys. km. |

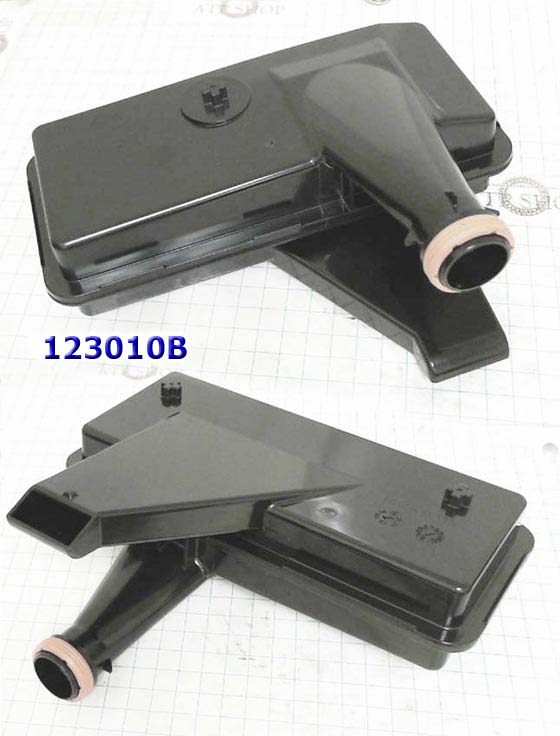

Filtr wewn. 123010B

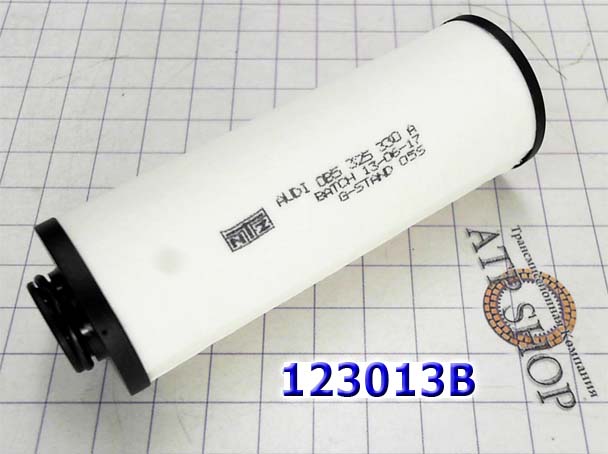

Filtr zewn. 123013
|
Problemy ze Sprzęgłem i RegeneracjaProblemy z DL501 zazwyczaj zaczynają się od zużycia tarcz sprzęgłowych. Pył cierny i opiłki zanieczyszczają olej, uszkadzając filtry i mechatronikę. Diagnostyka: Remont jest konieczny, gdy magnesy w misce olejowej pokażą, że "jeże" z opiłków metalu wyraźnie urosły.  Części do regeneracji:
|

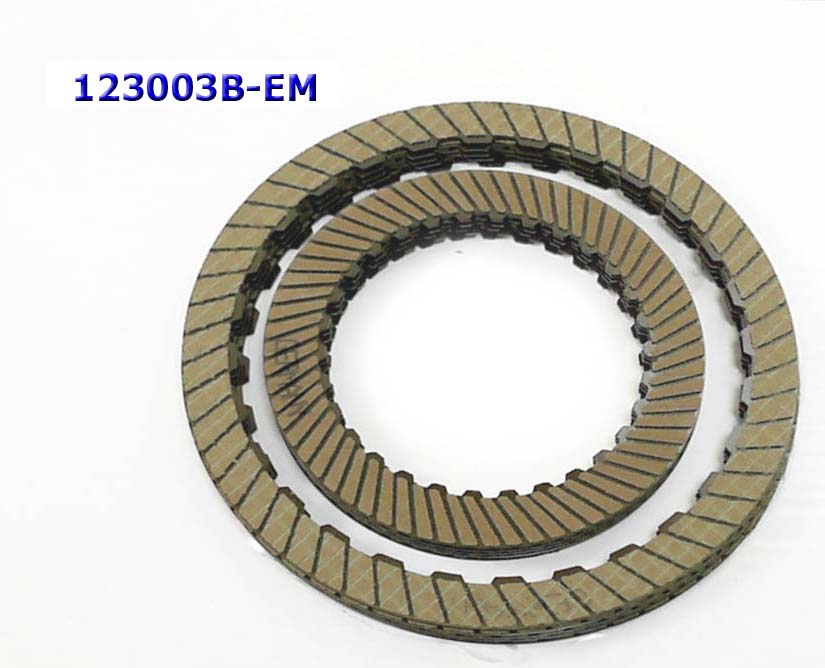

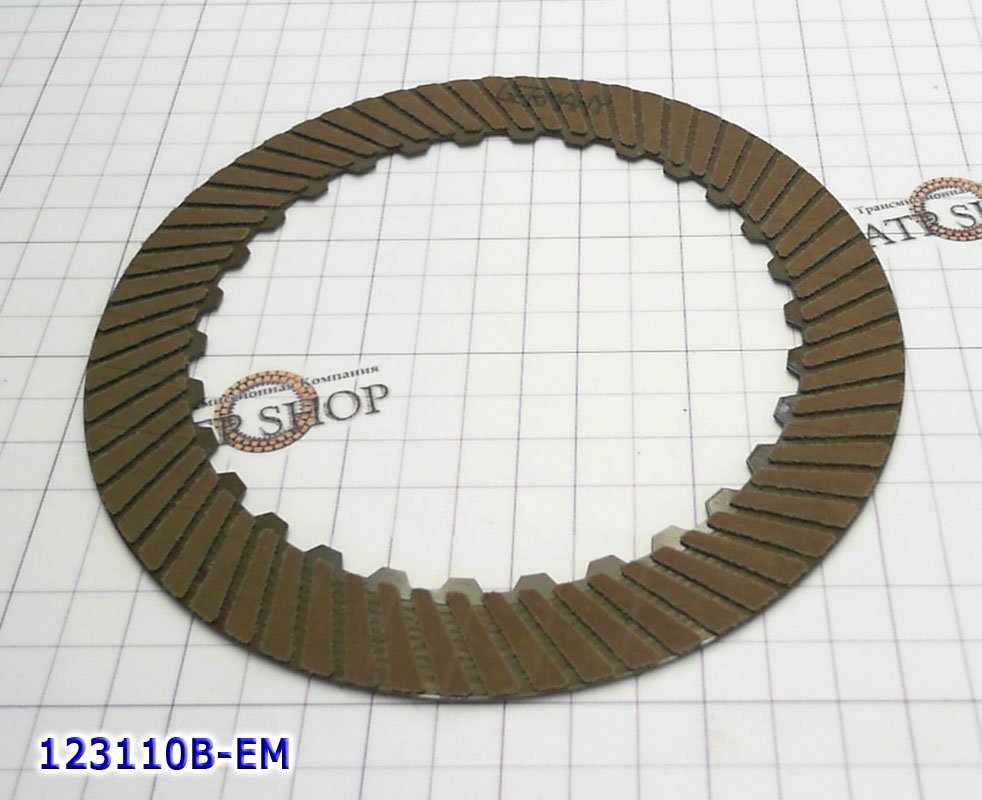

Tarcze Frikcyjne

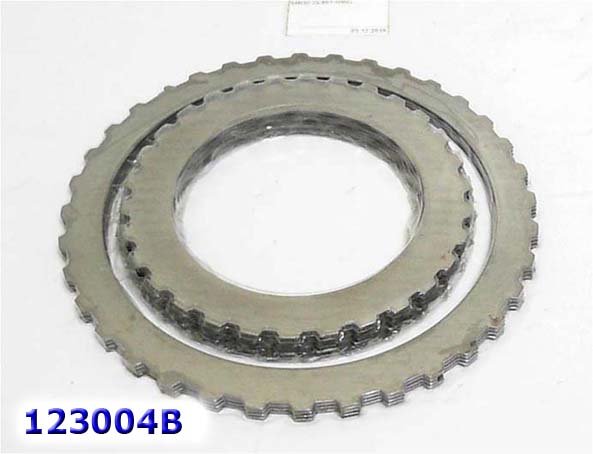

Przekładki Stalowe

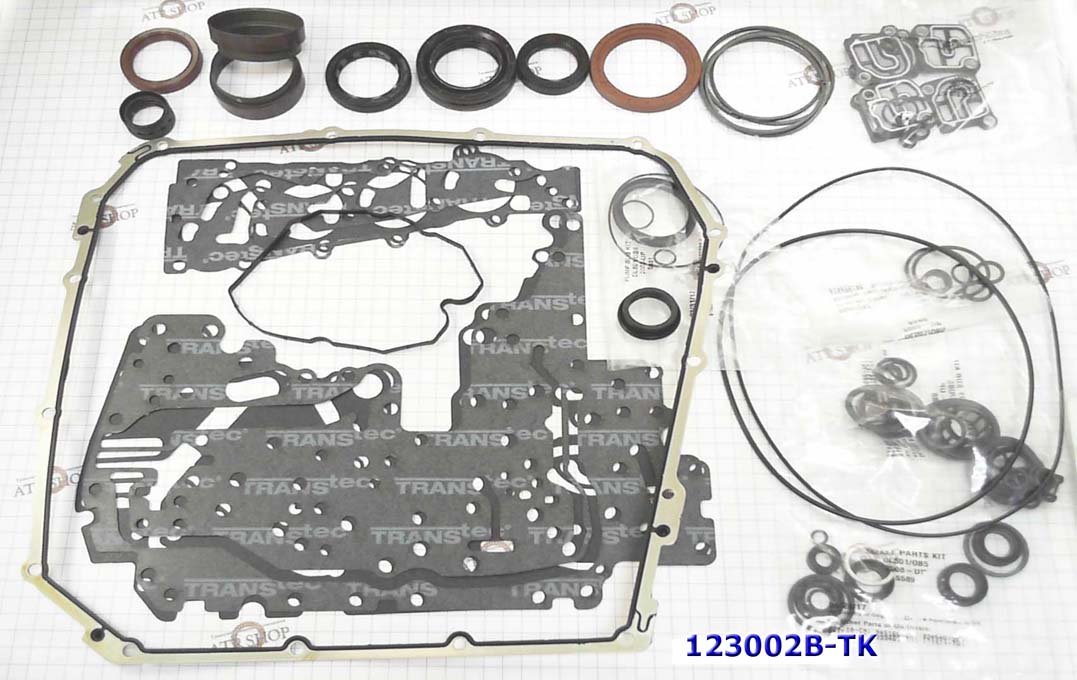

Master Kit
|
Solenoidy VFS i Sterowanie CiśnieniemPraca na brudnym oleju niszczy solenoidy VFS (kod: 123431B), odpowiedzialne za sprzęgła K1/K2. Te same solenoidy stosowane są w skrzyniach Ford PowerShift (6DCT450). Równie często wymienia się solenoid głównego ciśnienia VFS. |

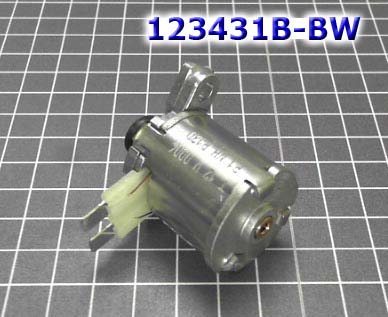

Solenoid VFS (K1/K2)

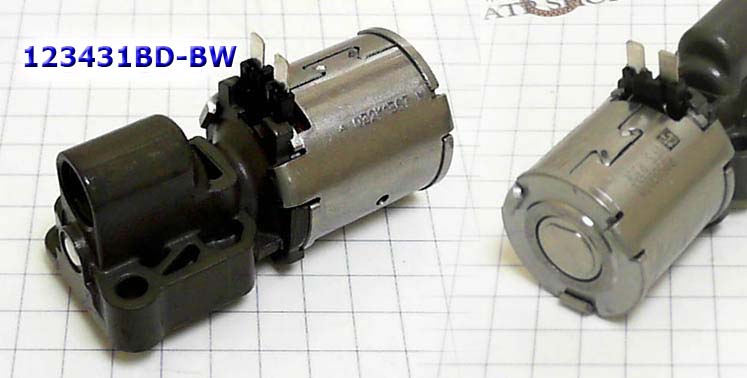

Solenoid Ciśnienia
|

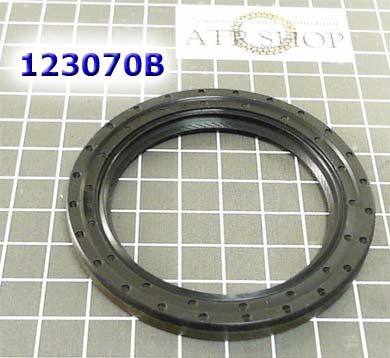

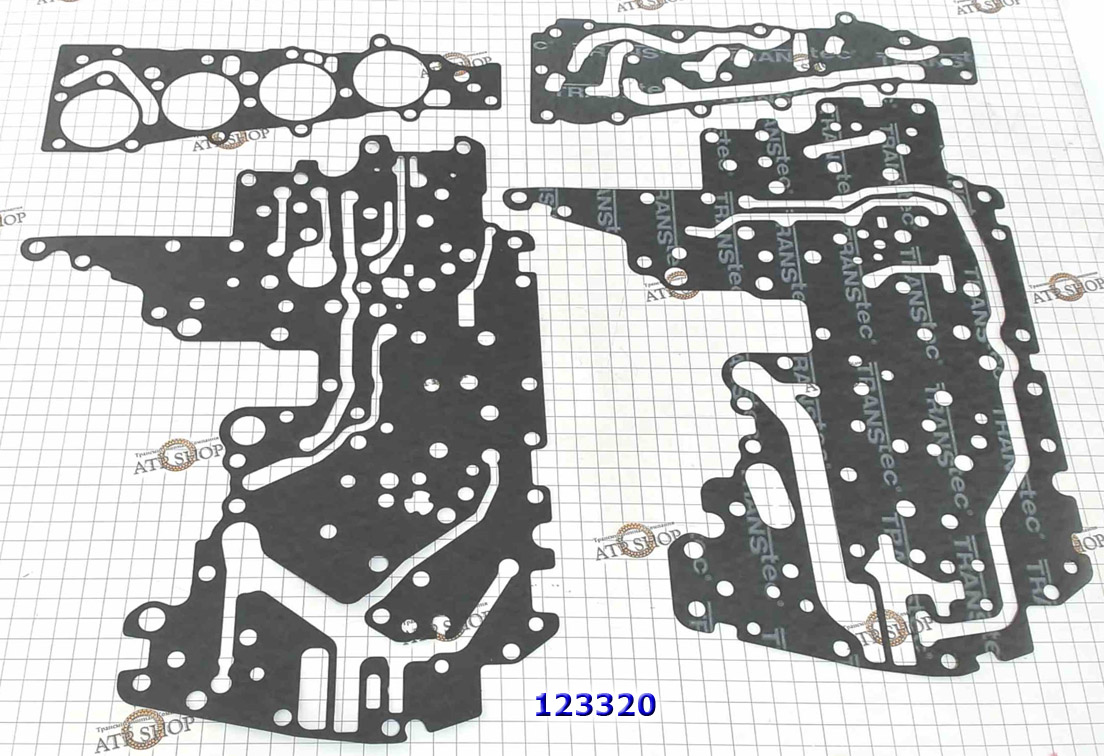

Naprawy Lokalne i UszczelnieniaPrzy budżetowych naprawach wymienia się kluczowe uszczelnienia:
   |

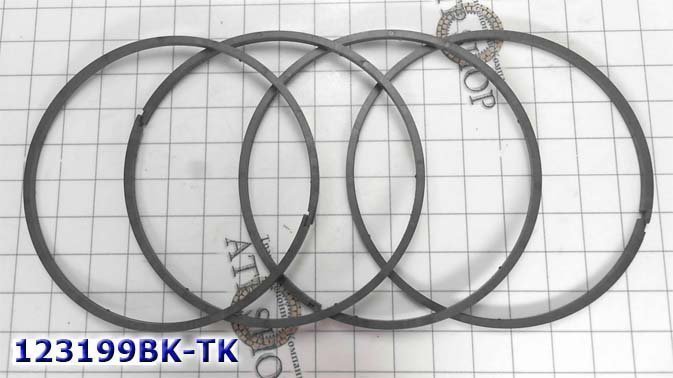

Teflony (123199BK)
|
Mechatronika: "Choroby wieku dziecięcego"Początkowo oprogramowanie pozwalało na zbyt agresywny "kickdown", co przegrzewało elektronikę. Do naprawy stosuje się zestawy naprawcze (123446B i 123410).  |

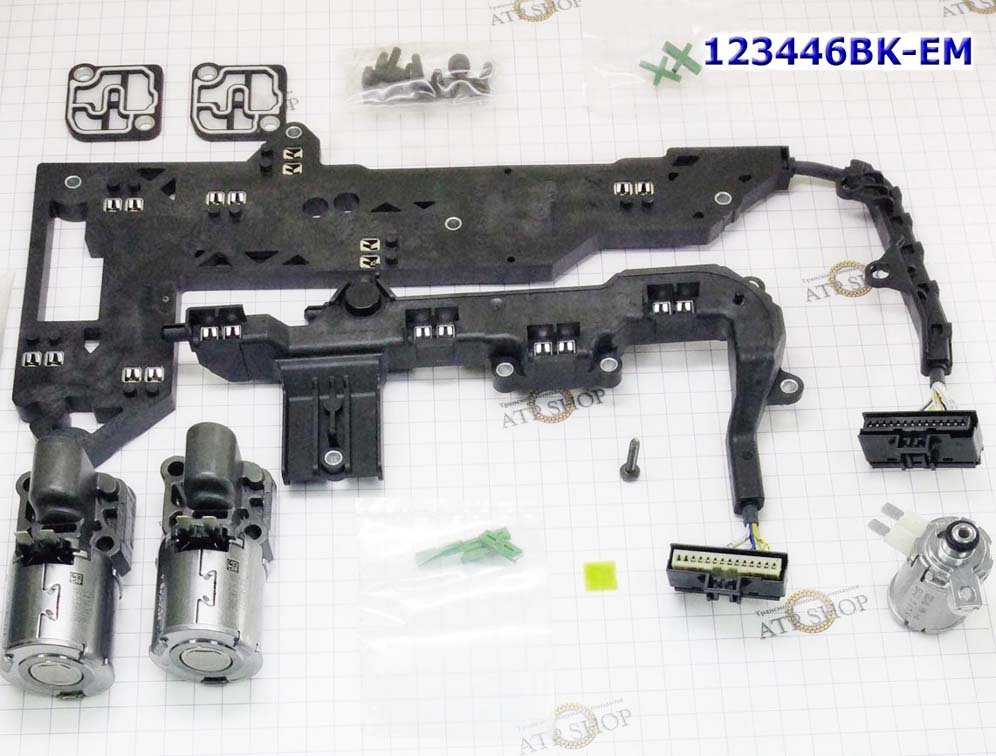

Zestaw (123446B)

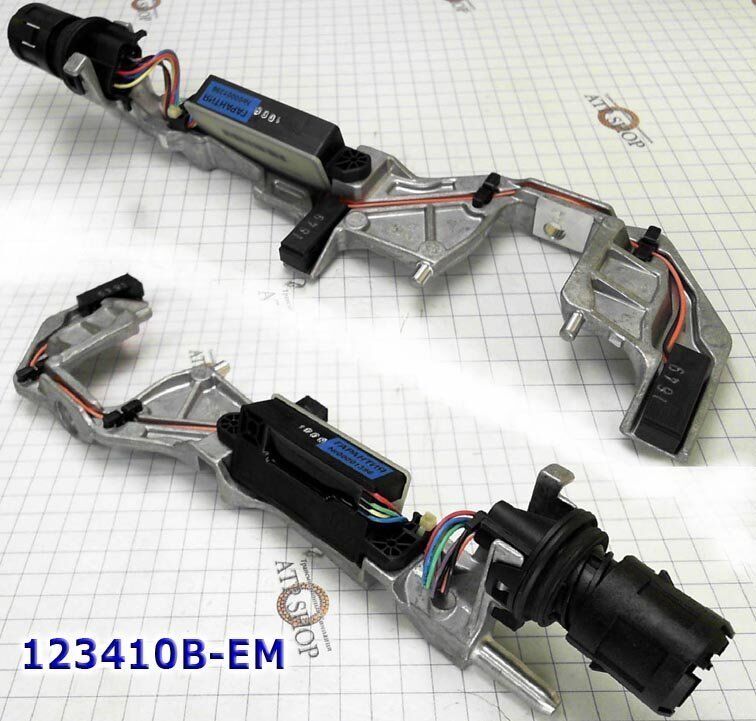

Zestaw (123410)
|
Regeneracja "Żelaza": Kosz SprzęgłowyW "zabitych" skrzyniach wymienia się cały bęben sprzęgła (0B5-141-030E / 123550B). W lżejszych przypadkach wymienia się tylko tarcze K1/K2 i uszczelniacze.
Tarcze K1 / K2
|

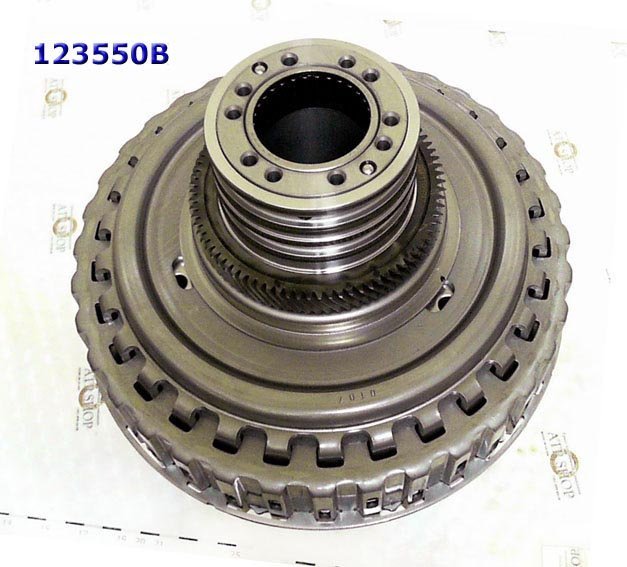

Kosz Sprzęgłowy
|

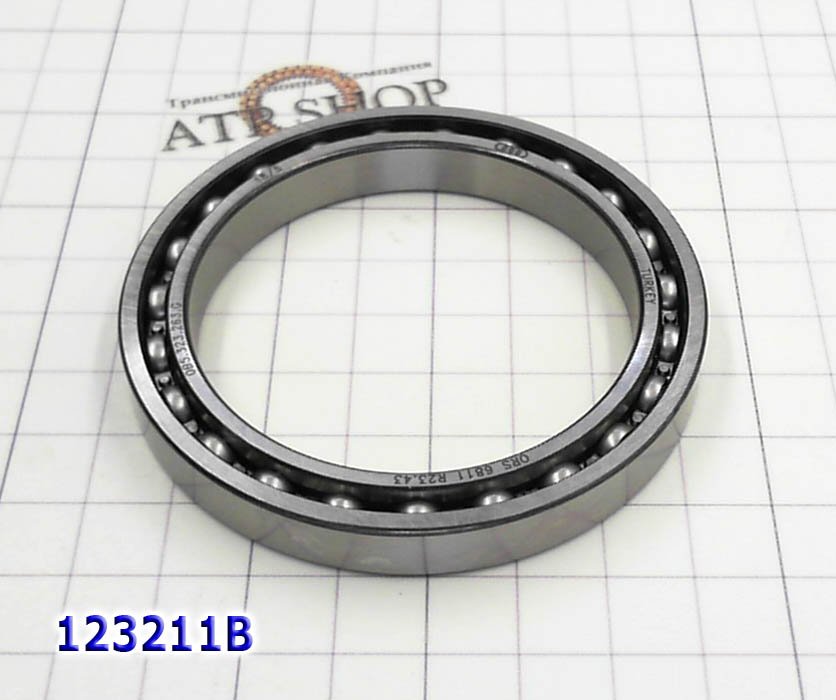

Efekt Domina: Łańcuchowa ReakcjaWibracje od sprzęgła niszczą kolejno: łożysko pokrywy (123211), tłoki (123008) oraz sam kosz sprzęgłowy.

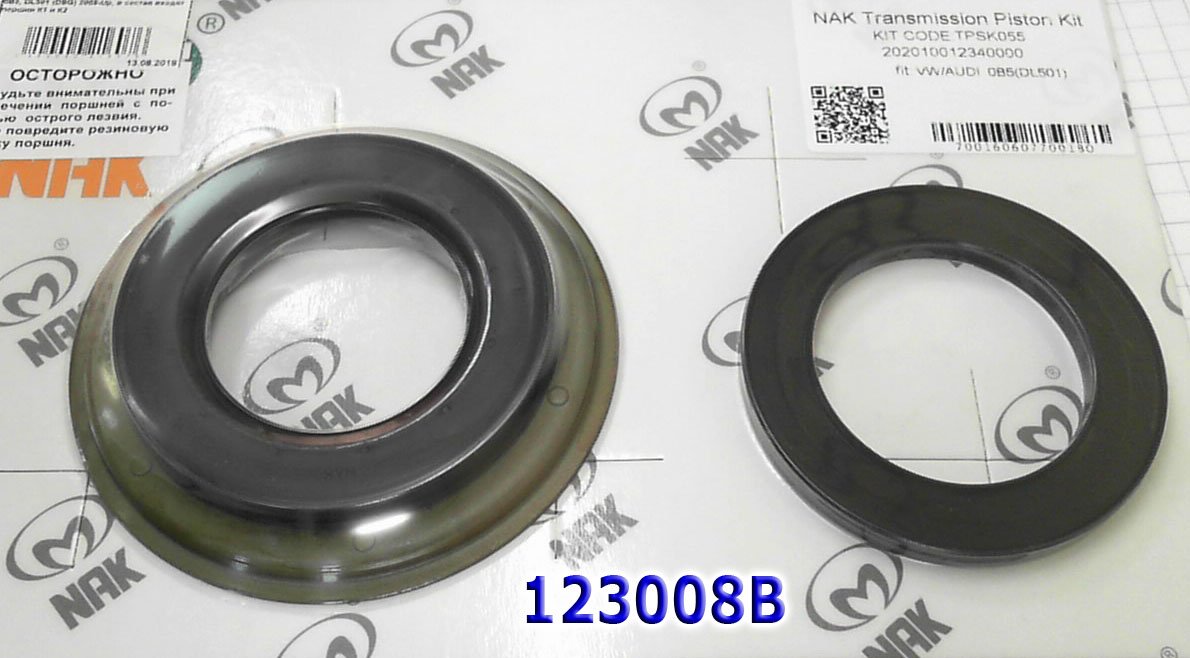

Tłoki (123211B)
|

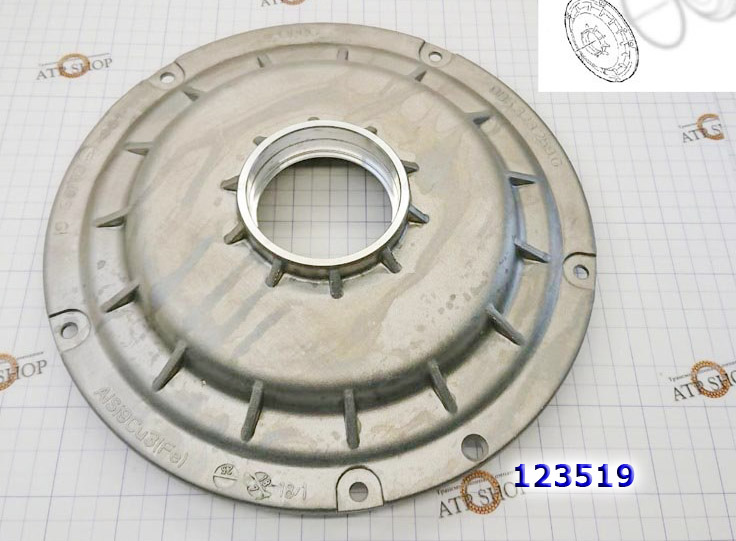

Pokrywa Sprzęgła
|

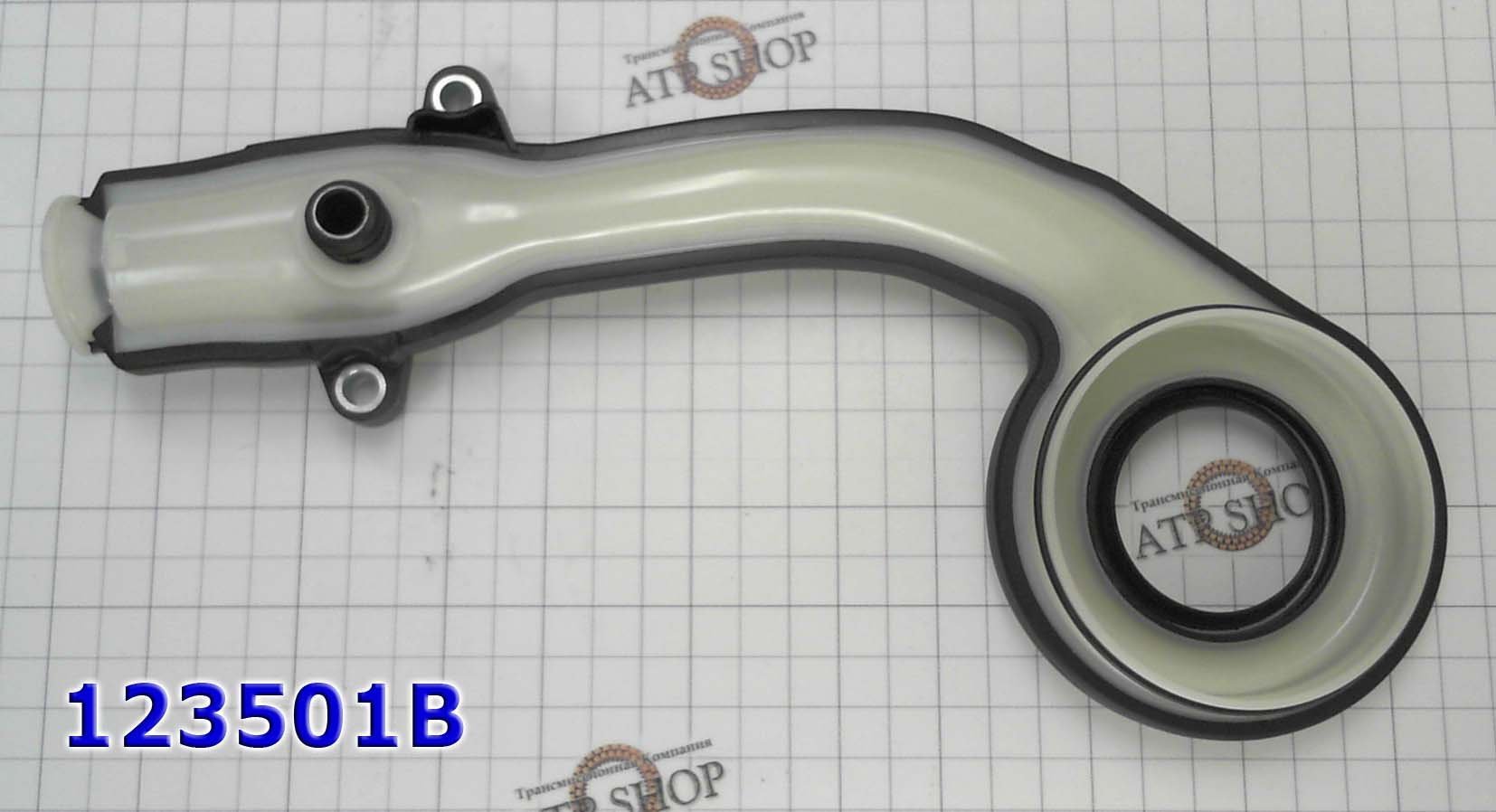

Pompa Strumieniowa (Eżektorowa)Przy przegrzanym oleju wymiany wymaga pompa strumieniowa (123501), która chłodzi sprzęgła. |
Pompa (123501)
|
